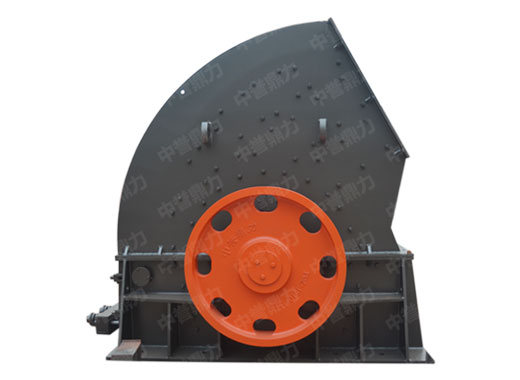

锤式破碎机

【生产能力】50-1000T/H

【适用物料】 石灰石、青石等中低硬度物料

【进料粒度】 ≤1200mm

【应用范围】 矿山、水泥、煤炭、冶金、建材、公路、铁路、水电站

【购买热线】 18336065555     400-700-2111

产品简介

  锤式破碎机由机壳、转子、打击板、锤头、支架、衬板等组成。工作中电动机经三角带、大带轮带动转子高速旋转;待破碎物料由给料机设备送入破碎腔,高速旋转的转子带动锤头首先对物料进行第一次打击;获得动能后的物料高速撞向反击板得到二次破碎;碰撞反弹后或遭锤头再次打击或与其它物料相互碰撞。物料在碰撞的过程中逐渐向破碎腔下部的活动反击板撞击,当物料粒度小于锤头与活动反击板之间的间隙时,在自重和其它物料的压挤下脱离破碎腔,从而结束一个完整的破碎过程。排出后的物料由筛分设备筛分后,部分大于砂石标准的物料,由破碎机进行二次破碎。

产品优势

  破碎整形一体机,一台顶两台

  整形式锤式破碎机入料粒度大,出料粒度小,通过可调节活动衬板及物料自流槽设计,实现冲击式破碎、反击式整形、自流出料,变两级破碎为一级破碎,彻底实现了一破顶两破的低成本运营,因此可降低35%的成本,是一个耗能低,投资低的设备。



  专利转子,寿命提升5倍锤轴孔200T压力机将42CrMoAl合金耐磨套过盈镶嵌入锤孔内,比传统锤轴孔的寿命提高了5到8倍锤轴锤轴我们采用粗车,调质渗碳,然后再精车的制作工艺,来确保锤轴的强度,韧性和耐磨度主轴主轴采用42CrMo材质进行粗车、调质、精车,龙门镗铣床上铣出配合面,是传统主轴寿命的5倍锤头我们采用国内技术领先的热复合双金属高铬合金耐磨锤头, 并以成本价提供给客户

  三大反击区,粒型更完美

  第一个反击区的反击板花纹是波浪下行式,它的反击轨迹是转子的两路锤头之间,好处是锤头对物料起破碎作用,第一反击区起到对物料进行整形,从而通过反击轨迹到两路锤头之间加大了破碎率,第二反击区是反击板的花纹我们采用菱形反击,他的运动轨迹是锤头的下方,加快了物料下行的速度,缩短了物料在机腔内的停留时间,同时也对物料进行了反击整形,第三反击区我们采用倒三角反击,自流,可调间距的反击机构

  专利自流槽设计,产粉量小

  自流设计是我公司的专设计,在第三反击区的可调节反击板上留出空隙,让直径小于空隙的物料直接自然流出,避免再次破碎,提升产能的同时,大大减少产粉率,是在物料合适的情况下是替代传统反击式破碎机的首选产品。

技术参数

锤式破碎机设备技术参数:(重型)

型号 转子直径
长度(mm)
进料口尺寸
宽*长(mm)
进料粒度(mm) 生产能力(t/h) 电机功率(kw) 外型尺寸
长宽高(mm)
PCZ1308-Ⅱ 1310×790 850×800 ≤600 100-160 132 2818×2100×2390
PCZ1510-Ⅴ 1500×950 1000×900 ≤700 160-210 132×2 3260×2414×2750
PCZ1512-Ⅴ 1500×1160 1200×900 ≤750 250-320 160×2 3260×2624×2750
PCZ1615-Ⅵ 1650×1452 1500×1200 ≤1000 420-500 200×2 3456×2915×3185
PCZ1620-Ⅱ 1660×1900 2000×1200 ≤1200 800-1000 400×2 3500×3100×3200
PCZ1820 1800×1964 2000×1200 ≤1200 1000-1200 450×2 3270×3210×3520
PCZ2125 2100×2486 2600×1690 ≤1600 2000-2500 1250 3728×4565×4667

锤式破碎机设备技术参数:(标准型)

型号 转子直径
长度(mm)
进料口尺寸
宽*长(mm)
进料粒度(mm) 生产能力(t/h) 电机功率(kw) 外型尺寸
长宽高(mm)
PC-0706 700×570 618×510 ≤400 50-70 75 1950×1340×1480
PC-0808 800×750 780×610 ≤500 80-100 132 2280×1790×1670
PC-0910 900×1000 1070×750 ≤600 150-200 110×2 2600×2200×1940
PC-1012 1000×1180 1255×810 ≤650 250-300 132×2 2800×2310×2210
PC-1213 1200×1280 1350×900 ≤750 300-350 160×2 2970×2580×2510
PC-1216 1270×1490 1530×920 ≤750 400-500 200×2 3070×2840×2580
PC-1220 1220×1950 2000×900 ≤750 500-600 220×2 3080×3380×2580

注:参数变更恕不另行通知,实际数据以实物为准。
